一、基本信息

申请公布号：CN210694405U

申请号：2019215326312

分类号：H05B3/40(2006.01)I;H05B3/08(2006.01)I

分类：其他类目不包含的电技术

公开（公告）号：CN210694405U

公开（公告）日：2020-06-05

发明名称：一种改进后的耐高温电加热管结构

发明人：王付华;王鼎;王爱华;南丁天

申请人：盐城兴泰电热科技股份有限公司

申请日期：2019-09-16

申请公布日期：2020-06-05

代理机构：北京君泊知识产权代理有限公司

代理人：王程远

地址：224000江苏省盐城市盐都区盐渎路886号兴泰集团

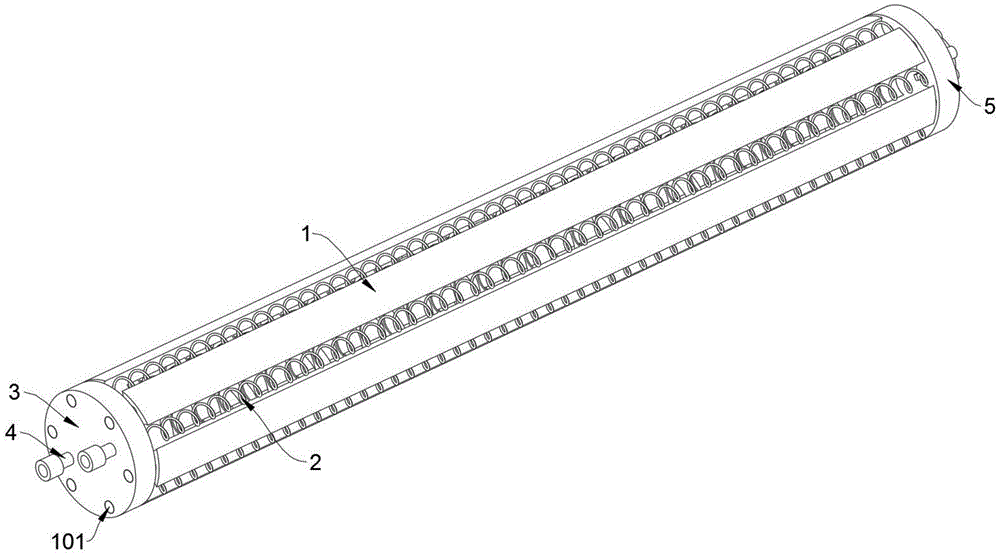

摘要：本实用新型提供一种改进后的耐高温电加热管结构，包括陶瓷安装筒和中心定位管，所述陶瓷安装筒上呈环形阵列贯穿设置有六处安装槽，此六处安装槽的前后两端段为不完全贯穿设置，且六处电热丝就内嵌安装于六处安装槽中；所述陶瓷安装筒的前后两端均呈环形阵列支撑有六处定位柱，且后端板与前端板就对应套插于此六处定位柱上；所述中心定位管贯穿插设于此陶瓷安装筒的中心位置，其后端固定有一处后端板，且后端板上又对称贯穿固定有两处接电柱，前端板和后端板通过连电环以及两处弧形连电板配合顶压使用能够将六处电热丝压紧定位于陶瓷安装筒上的六处安装槽中。
